外部パーツのメンテナンス

スプールやハンドル、ラインローラーといった外部パーツは、以前紹介したメンテナンスとやるべきことは同じです。

オーバーホールだからと言って、特別なことをする必要はありません。

スプール

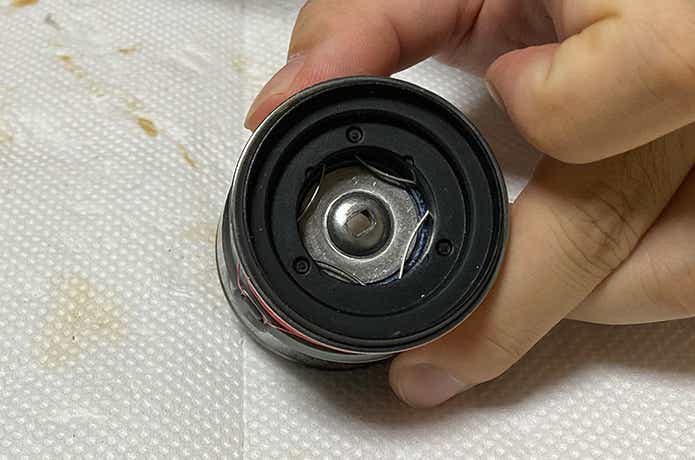

スプールを上から見た図がこちら。バネを外すときに飛ばしやすいので注意してください。指で押さえながら外すのがベターです。

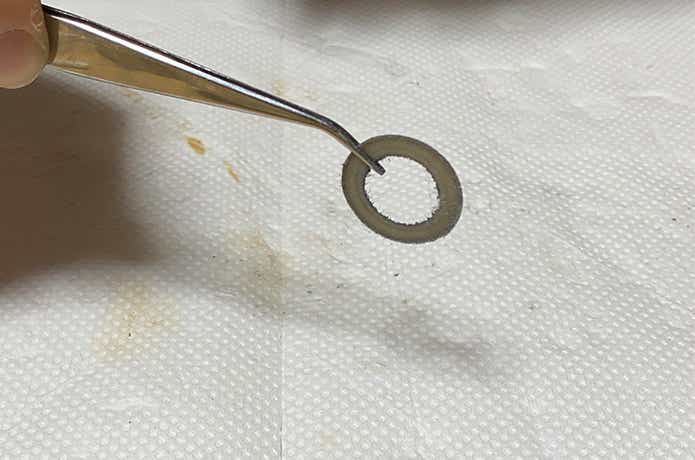

こちらがドラグフェルト。フィネスタイプなので一枚だけですが、機種によっては複数枚入っていることも。

このリールの場合、たくさん魚を釣ったためか、光が透けてしまうくらい薄くなっています。

摩耗するとドラグの動作に支障をきたすので、今回はフェルトを交換しました。

内部のパーツを外したら、パーツクリーナーを吹いて綿棒で汚れを落としましょう。

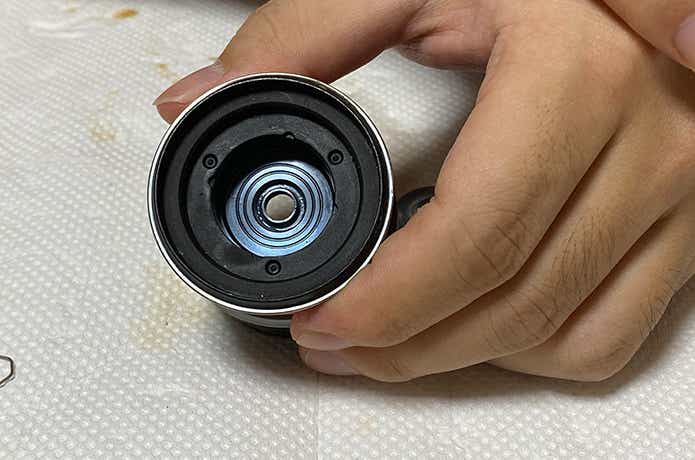

汚れが落ちたら、写真のようなピカピカの状態になります。

ドラググリスはたっぷりと塗ります。他の箇所のグリス・オイルとは異なり、薄く塗るとデメリットしかありません。

後は、順番通りにパーツを戻せばスプール部分は完成です。

ハンドルノブ

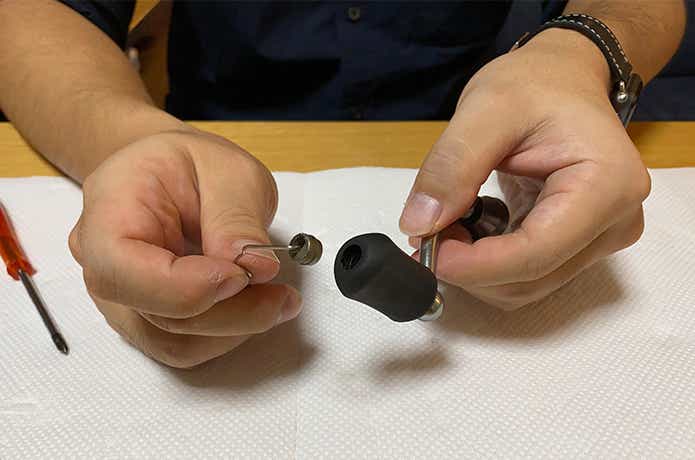

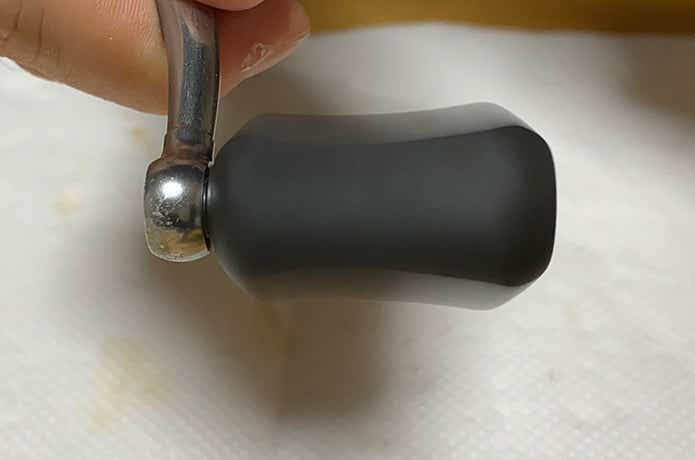

まずはハンドルノブをハンドル本体から取り外します。

ハンドルキャップを外すには、リールに付属している針金のような工具が便利です。

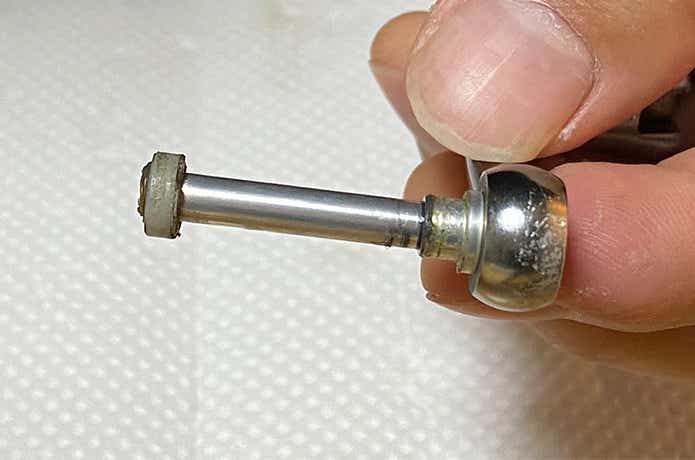

ハンドルノブを外すと、ベアリングもしくは樹脂カラーが登場します。

写真をみていただくと、グリスが汚れて劣化していることがお分かりになると思います。

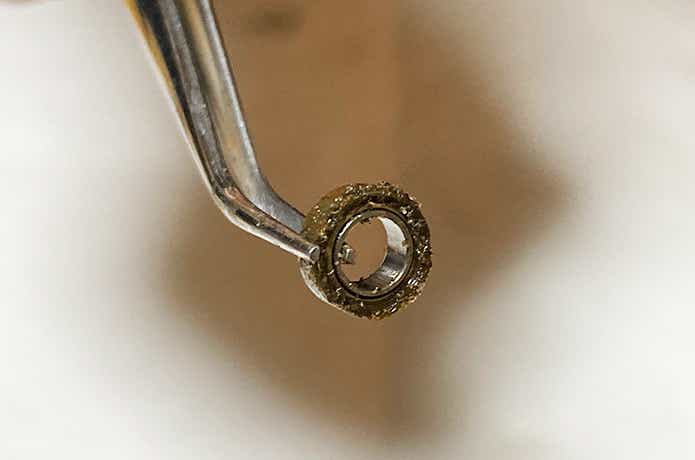

ベアリングはこの通り、砂まみれの状態でした。サーフで釣りをする方や、リールを地面に置く方はこのような状態になりやすいです。

巻き心地の低下に繋がるだけではなく、砂がベアリングを傷つけて摩耗します。

写真のような状態の場合、恐らくベアリング自体にダメージが及んでいるので、今回はベアリングを交換しました。

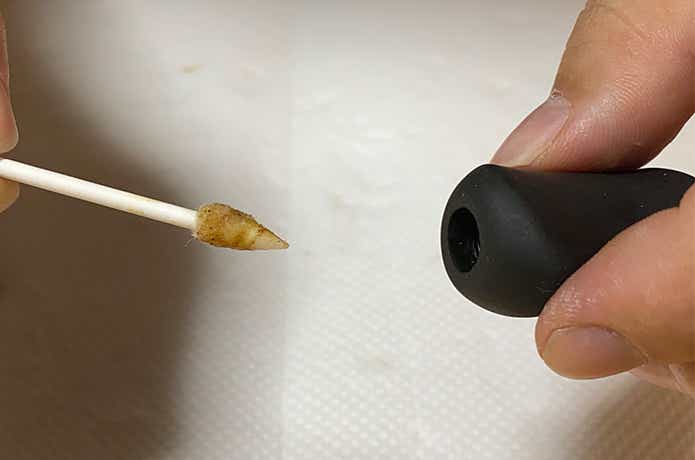

取り外したノブは、内部を綿棒で掃除しましょう。内部を洗浄すると、ご覧のような赤茶けた錆のような汚れが……。

オイルに砂や錆が混じった汚れなので、きれいに拭き取ります。

ベアリングとハンドルシャフトにオイルを1・2滴注油し、順番通りに組み付けます。

手で回しみても、回転性能が高まったのを感じていただけると思います。

ラインローラー

次はラインローラーを分解します。ビスの形状は、メーカーや機種、年式によって異なるので、適切なものを用意してください。

ネジを舐めると修理費が高額になるため、決して無理は禁物です。

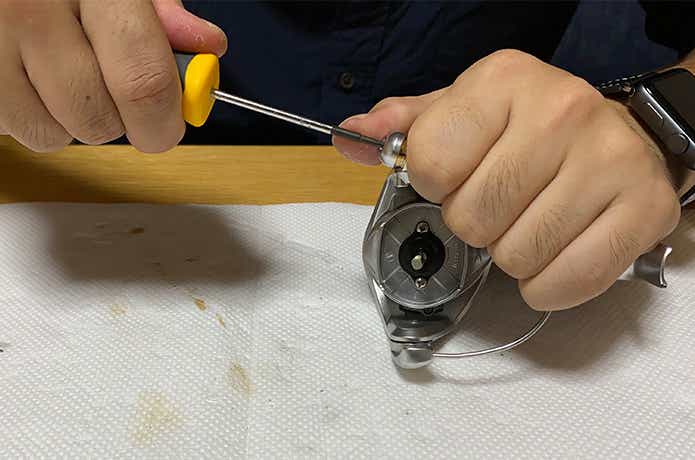

15ストラディックの場合は、ビスが特殊な形状なのでトルクスドライバーのT8を使いました。

パーツが抜け落ちないように、慎重にラインローラーを外します。

こちらが取り出したラインローラー。近年の一体型ラインローラーは、これ以上分解することはできません。

15ストラディックも一体型ローラーなので、内部のベアリングが摩耗した場合はローラーごと交換することになります。

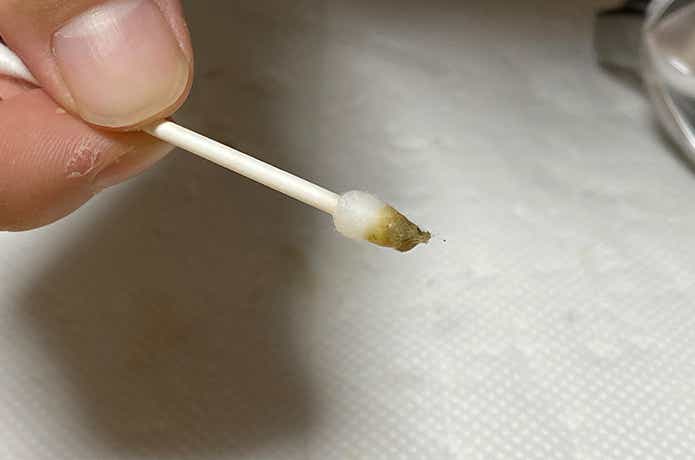

ローラーを拭いてみると、劣化したグリスが。もちろん動作不良の元です。

ラインローラーが正常に動作しないと、糸ヨレの増加、ライントラブル・ブレイクの増加、飛距離の低減といったトラブルを招きます。

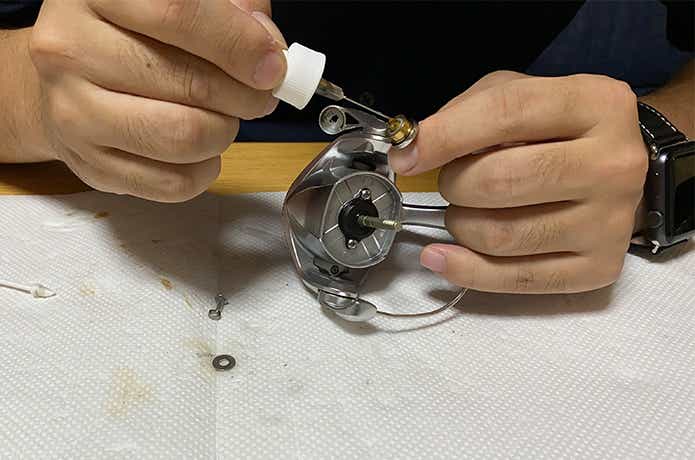

パーツクリーナーで洗浄した後は、ラインローラーに注油します。

とにかく回転性能を求める場合はオイル、海水使用が多くて耐久性を求めたい場合はグリスでもOK。

これにてラインローラーは終了です！

本体の分解

ドラグユニットを外す

まずはスプール座金（ワッシャー）を外し、ドラグユニットを全て取り外します。

この際、シマノ製リールの多くは、精密六角ドライバーの0.9ミリが必要です。

ローターを外す

ドラグユニットが終われば、ローターを外していきます。

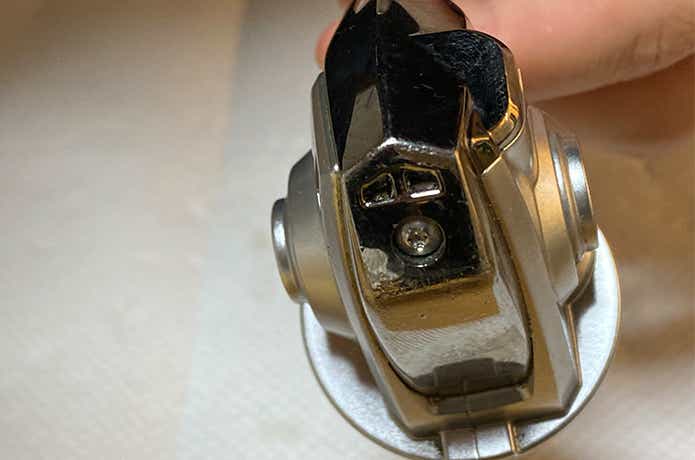

15ストラディックはローターナットに黒いキャップが付いていたので、それを先に外します。

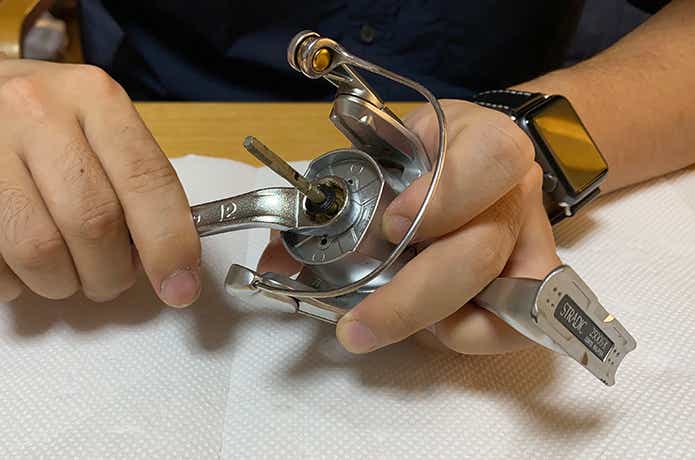

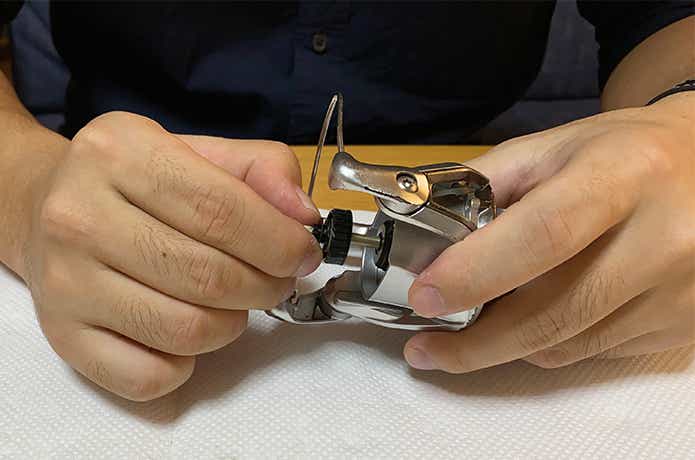

メガネレンチでローターナットを外しますと……

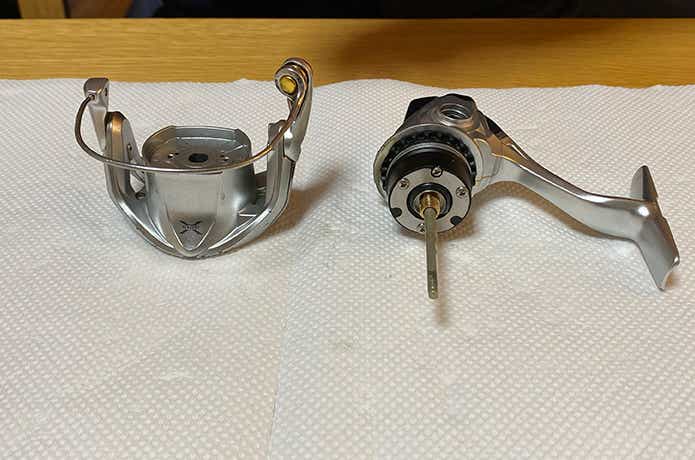

この通り、ローターが外れました。

ワンウェイクラッチを外す

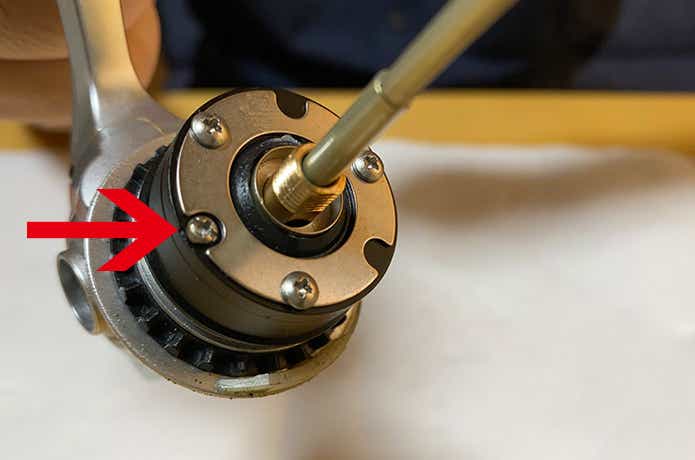

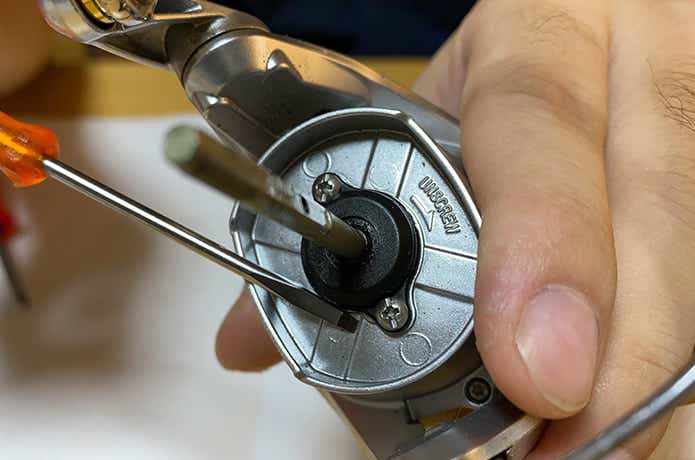

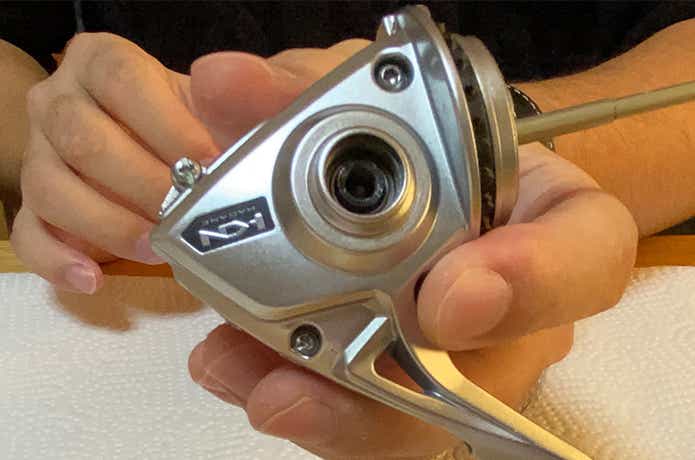

ネジが何本か存在しますが、本体とワンウェイクラッチをつなぐネジのみを外します（15ストラディックの場合は赤矢印のネジ以外）。

ワンウェイクラッチ本体を固定するネジ（赤矢印）もあるので、こちらは外さないように注意してください。

ここで、ワンウェイクラッチ周辺に砂が大量に入っていることを確認。もちろん、砂が入ると異常の元になります。

釣行後の水洗いを欠かしていないリールでしたが、それだけでは流せない異物もあるということです。

こういった部分まで発見・対処できることが、オーバーホールをする意義と言えるでしょう。

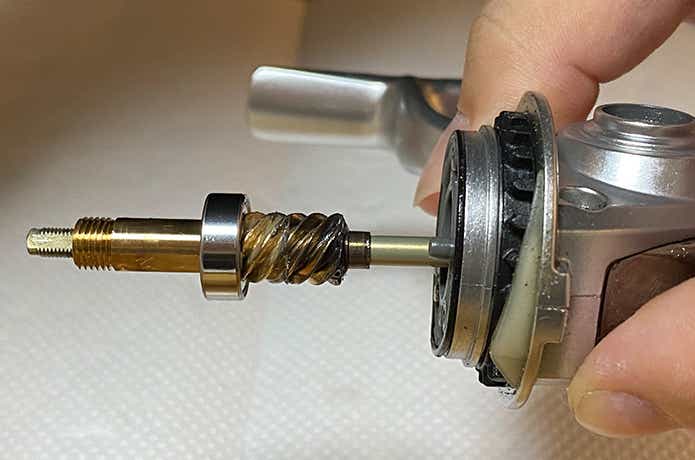

ワンウェイクラッチを外すと、ピニオンギアがお目見えしました。

グリスが劣化して黒くなっていることがわかります。ピニオンギアを抜けば、ワンウェイクラッチ周辺のパートは終了です。

ボディの分解

ボディを開けるには、まずはボディカバーを外します。

次に、左右のボディを固定しているネジを外します。

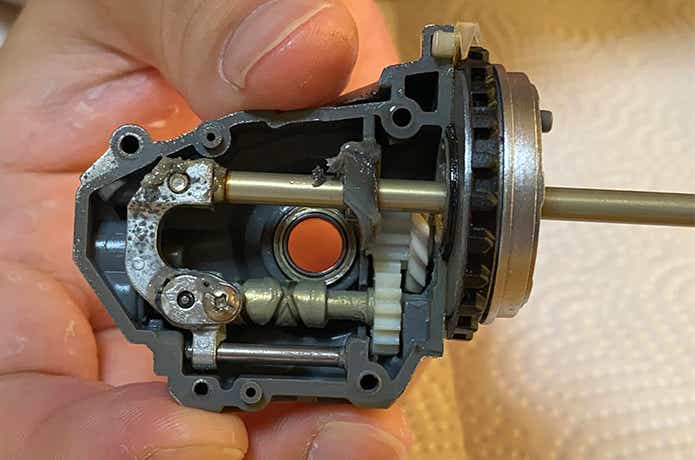

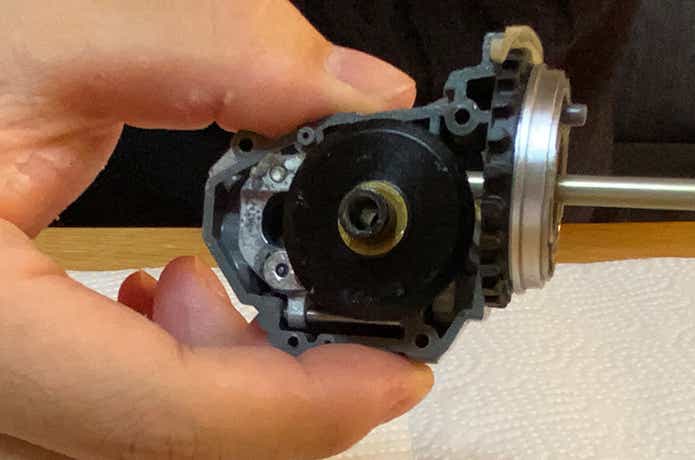

ネジを外すと、この通り。中心に見えているのが、リールの心臓であるドライブギアです。

ダイワのモノコックボディなどを除き、大半のリールのボディは2ピース構造になっています。

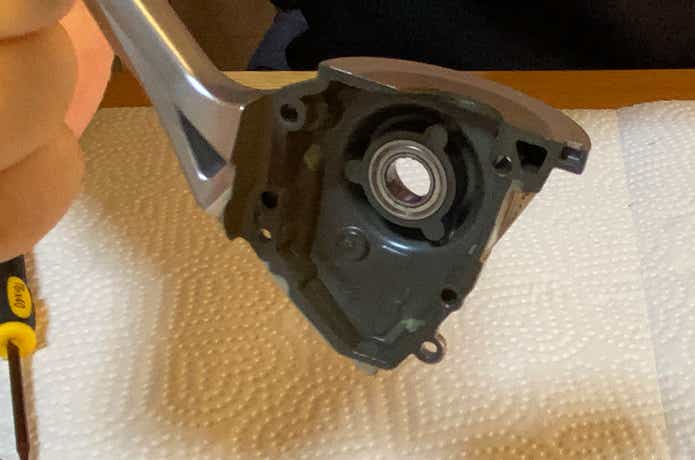

リールフットが付いている方にはベアリングしかパーツがなく、シンプルな作りです。

こちらがドライブギアを取り除いた図。

水没歴は無いと聞いていましたが、海水が入った痕跡が見受けられます。

こういったことも、オーバーホールをして内部を開けない限り気付けないのです。

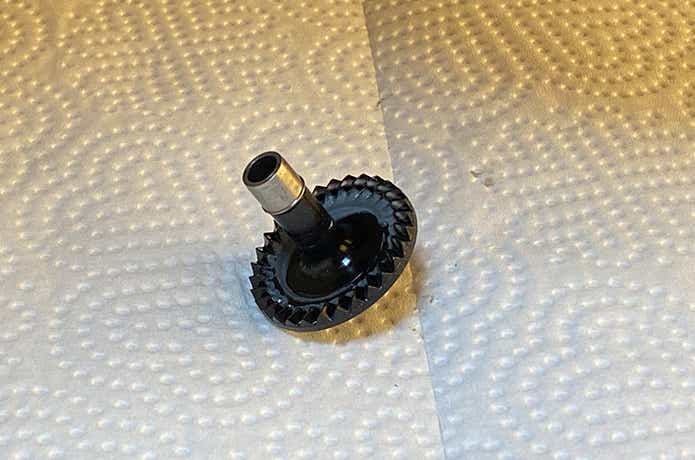

これがリールの心臓。個人的にドライブギアは大好きなパーツです。

ギア類の洗浄

パーツクリーナーで満たした瓶に、ドライブギア・ピニオンギア・ベアリング類をドボン。

頑固なグリスや汚れを浮かせます。

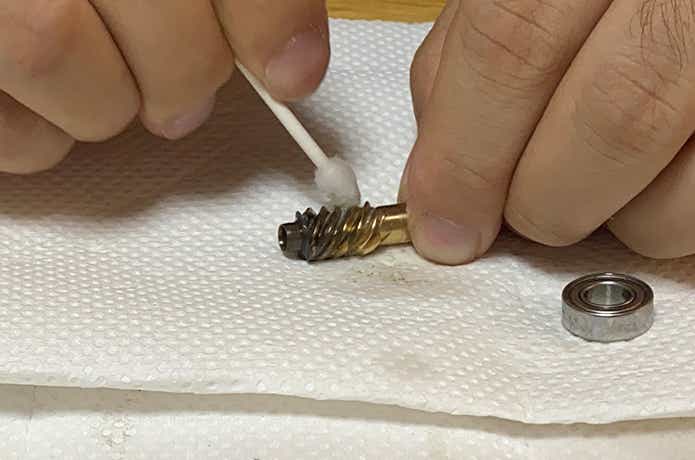

瓶から引き上げたピニオンギア・ドライブギアは、綿棒を使って歯面のグリスをしっかりと取り除きます。

漬けるだけでは落ちない汚れもあるので、この工程は必須です。
